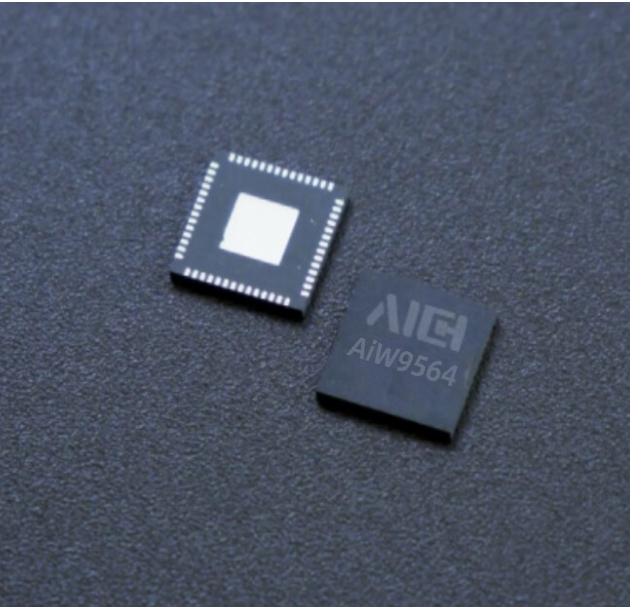

AiW9564
産品介紹
AiW9564系列芯片是一(yī / yì ／yí)款高度集成的2.4GHz SoC Wi-Fi、BLE和(hé / huò) SLE的Combo芯片，集成 IEEE 802.11b/g/n/ax基帶和(hé / huò) RF 電路，RF 電路包括功率放大器 PA、低噪聲放大器LNA、RF balun、天線開關以及電源管理等模塊；支持 HT 20MHz/40MHz、HE 20MHz 标準帶寬，提供最大 150Mbit/s 物理層速率。
AiW9564V10 系列芯片集成高性能32bit微處理器、硬件安全引擎以及豐富的外設接口，外設接口包括SPI、QSPI、UART、I2C、PWM、GPIO和(hé / huò)多路 ADC；芯片内置SRAM和(hé / huò)Flash，可獨立運行，并支持在Flash上運行程序。
AiW9564E支持雷達感知功能，智能感知房間内是否有人。
AiW9564系列芯片支持OpenHarmony和(hé / huò)第三方組件，并配套提供開放、易用的開發和(hé / huò)調試運行環境。
技術參數
WiFi規格：
1T1R 2.4G(Ch1~Ch14)
支持IEEE 802.11 b/g/n/ax
支持20MHz/40MHz頻寬，最大支持最大速率：150Mbps
内置PA和(hé / huò)LNA，集成TX/RX Switch、Balun等
支持STA和(hé / huò)SoftAP形态，作爲(wéi / wèi)SoftAP時最大支持6個STA接入
支持WPA/WPA2/WPA3 personal、WPS2.0、WAPI
支持雷達感知功能(AiW9564E芯片)
藍牙規格：
低功耗藍牙Bluetooth Low Energy(BLE)
支持BLE4.0/4.1/4.2/5.0/5.1/5.2
支持BLE 125Kbps/500Kbps/1MHz/2MHz多種速率
支持高功率20dBm
支持BLE Mesh，支持BLE網關
星閃規格：
星閃低功耗接入技術Sparklink Low Energy（SLE）
支持SLE1.0
支持SLE 1MHz/2MHz/4MHz，最大空口速率12Mbit/s
支持Polar信道編碼
支持SLE網關
CPU：高性能32bit微處理器，最大工作頻率240MHz
存儲：606KB RAM， 4MB Flash
接口：SPI/I2C/I2S/UART/ADC/PWM，支持19個GPIO
封裝：QFN40，5mm x 5mm
工作溫度：-40℃~+85℃
應用領域
适用于智能空調、智能洗衣機、智能冰箱、智能白電、智能廚電、智能飲水機、智能加濕器、智能小家電等物聯網智能産品領域。
智能白電
智能廚電
智能加濕器
智能小家電
智能飲水機
